贝斯特bst2222染色機公司發明公開了一種實用新型染色機用加強型導布管，包括：外管體(ti) 和內(nei) 管體(ti) ，所述內(nei) 管體(ti) 拆卸式安裝在外管體(ti) 的內(nei) 部，所述外管體(ti) 上設置有多個(ge) 支撐座，所述支撐座上設置有多個(ge) 支撐柱，所述支撐柱的一端緊固連接在內(nei) 管體(ti) 上，所述內(nei) 管體(ti) 的橫截麵呈正多邊形。通過上述方式，本實用新型染色機用加強型導布管，能夠保證管內(nei) 布匹運行平順，適用於(yu) 多種染色機，結構簡單，拆裝方便。
染色機用加強型導布管
技術領域本實用新型涉及染色機領域，特別是涉及一種染色機用加強型導布管。
背景技術
高溫高壓染色機包括主筒和泵，主筒內腔的上端設有導布管，導布管和主筒內腔剩餘空間構成了布匹的循環回路。布匹染色漂洗的過程，就是布匹隨著被泵驅動的染液水流從導布管到主筒內腔剩餘空間、再從主筒內腔剩餘空間到導布管循環回流的過程。綜上，布匹就是在由導布管和主筒內腔剩餘空間構成的循環回路中染色漂洗的，而導布管是布匹染色、漂洗的通道之一。
現有技術的高溫高壓染色機的導布管的橫截麵為圓形，布匹在導布管內染色漂洗過程中，圓形的導布管容易使得管內的水流打旋，導致隨著水流染色漂洗的布匹打轉起撚，這樣，布匹染色均勻性差，而且在導布管內運行不平順。
發明內容
本實用新型主要解決的技術問題是提供一種染色機用加強型導布管，能夠保證管內布匹運行平順，適用於多種染色機，結構簡單，拆裝方便。
為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種染色機用加強型導布管，包括：外管體和內管體，所述內管體拆卸式安裝在外管體的內部，所述外管體上設置有多個支撐座，所述支撐座上設置有多個支撐柱，所述支撐柱的一端緊固連接在內管體上，所述內管體的橫截麵呈正多邊形。
在本實用新型一個較佳實施例中，所述外管體的橫截麵呈圓形。
在本實用新型一個較佳實施例中，所述內管體上設有與支撐柱相配合的安裝槽，所述內管體的橫截麵為正四邊形。
在本實用新型一個較佳實施例中，所述內管體和外管體的前後兩端上設置有密封件。
在本實用新型一個較佳實施例中，所述支撐座均勻分布在外管體內側，所述支撐座和支撐柱的數量至少為3個。
本實用新型的有益效果是：本實用新型染色機用加強型導布管，能夠保證管內布匹運行平順，適用於多種染色機，結構簡單，拆裝方便。
附圖說明
為了更清楚地說明本實用新型實施例中的技術方案，下麵將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下麵描述中的附圖僅僅是本實用新型的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

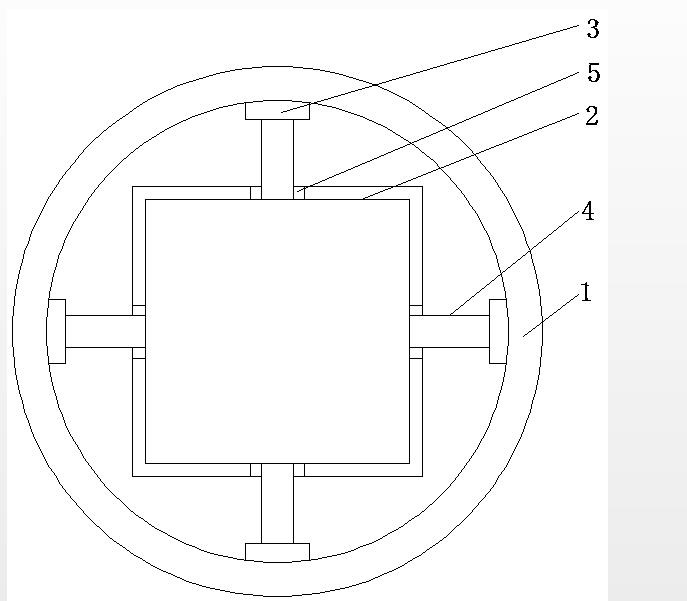

圖1是本實用新型染色機用加強型導布管一較佳實施例的結構示意圖；
附圖中各部件的標記如下：1、外管體(ti) ，2、內(nei) 管體(ti) ，3、支撐座，4、支撐柱，5、安裝槽。
