無錫贝斯特bst2222染色機生產(chan) 廠家發明公開了一種染機加熱器分流裝置，包括分液腔體(ti) 內(nei) 部設有單獨分液管路，所述分液腔體(ti) 外側(ce) 兩(liang) 端部位分別設有染液入口與(yu) 染液出口，位於(yu) 染液入口部位的腔體(ti) 外側(ce) 開設冷凝水出口，位於(yu) 染液出口部位的腔體(ti) 外側(ce) 開設蒸汽入口。本實用新型有益效果為(wei) ：根據管箱氣液分流壓力均勻分配的結構原理，由傳(chuan) 統的管道中分輸送染液法改進為(wei) 由管箱直接通過單獨管路逐一染液均分到各噴嘴係統，從(cong) 而縮小各噴嘴間的壓力差異，進而達到勻稱的效果以減小織物色差。

一種加熱器分流裝置
技術領域
本實用新型涉及染色技術，尤其涉及一種加熱器分流裝置。
背景技術
傳(chuan) 統的染布機分為(wei) 單一式以及複合式，為(wei) 了適應多種不同布料染色，還可添購多台不同款式結構設計的染布裝置。現有用於(yu) 染布機的加熱器裝置結構一般采用管道中分輸送染液法，這樣會(hui) 使各噴嘴間的壓力差異明顯增大，因此不夠勻稱，從(cong) 而導致織物減小色差、染色時間增長、混合不夠充分。
實用新型內(nei) 容
針對以上缺陷，本實用新型的目的是提供一種能夠縮小各噴嘴間的壓力差異、可減少織物色差、染色均勻的加熱器分流裝置，以解決(jue) 現有技術的諸多不足。
為(wei) 實現上述目的，本實用新型通過以下技術方案實現：
一種加熱器分流裝置，包括分液腔體(ti) 內(nei) 部設有單獨分液管路，所述分液腔體(ti) 外側(ce) 兩(liang) 端部位分別設有染液入口與(yu) 染液出口，位於(yu) 染液入口部位的腔體(ti) 外側(ce) 開設冷凝水出口，位於(yu) 染液出口部位的腔體(ti) 外側(ce) 開設蒸汽入口。
本實用新型所述的加熱器分流裝置的有益效果為(wei) ：根據管箱氣液分流壓力均勻分配的結構原理，由傳(chuan) 統的管道中分輸送染液法改進為(wei) 由管箱直接通過單獨管路逐一染液均分到各噴嘴係統，從(cong) 而縮小各噴嘴間的壓力差異，進而達到勻稱的效果以減小織物色差。
附圖說明
下麵根據實施例和附圖對本實用新型作進一步詳細說明。

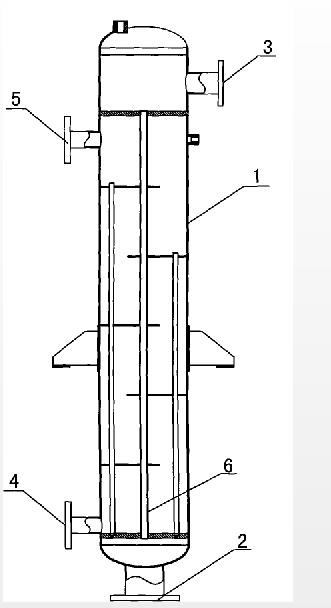

圖1是本實用新型實施例所述加熱器分流裝置結構示意圖；
圖2是本實用新型實施例所述加熱器分流裝置的側(ce) 視圖。
圖中：
1、分液腔體(ti) ；2、染液入口；3、染液出口；4、冷凝水出口；5、蒸汽入口；6、管路。
